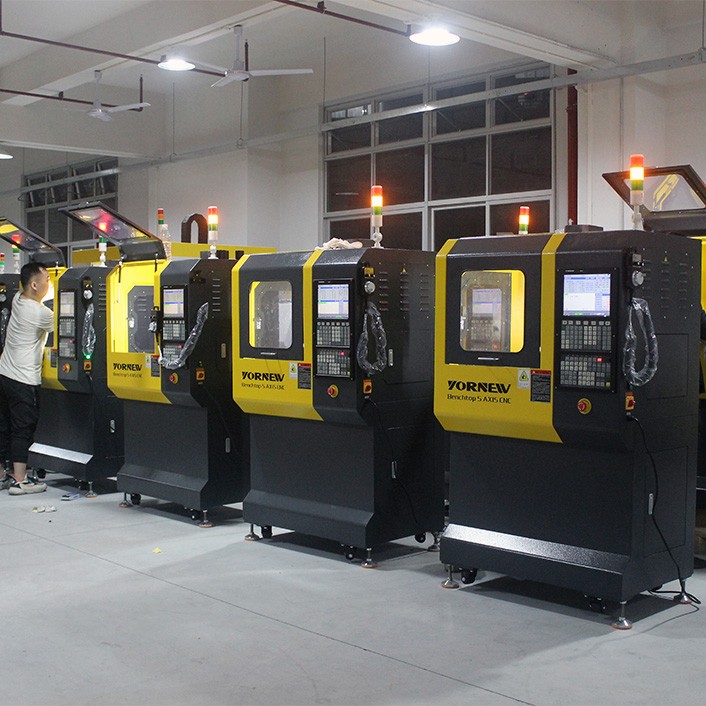

小型五軸機床是小型便攜的數控機床，設計在家庭里、工作室或小型工作場所中的個人使用。小型五軸機床是一種小型五軸聯動數控機床，具有價格低廉、小巧便攜以及一機多用等特點，便于員工與學生學習數控編程、機械加工等知識。 小型五軸機床外形美觀、結構緊湊，具備高精度、高實用性， 機床傳動部件均采用中國臺灣原裝， 工業級面板數控系統， 具有五軸聯動（RTCP）加工功能、實現在一次裝夾（工作臺面任意位置裝夾）后，完成空間復雜曲面五軸聯動加工，及空間多個面的銑、鉆、等多種工序加工，適用于眼鏡加工、工藝品加工五軸加工教學等多個領域。
小型五軸機床特點：
1. 機床采用鑄件床身，剛性好，立柱與床身人工鏟點,精度高，穩定性好。
2. 機床所有電機座、螺母座及其它安裝面采用人工鏟點，精度保持長久，穩定性好。
3. 主軸采用精密高速主軸，配套有工業冷卻系統。
4. 機床線軌采用中國臺灣工業級品牌生產的高精度線軌、絲桿，確保機床運行平穩， 精度保持性好。
5. 五軸核心部件均有上過三坐標檢測。
6. 整機采用三維造型設計，美觀大方。
技術參數
床身及回轉臺結構：鑄鐵立式結構，高精度H級等磨直線導軌，導軌配油路潤滑系統；回轉軸：BC軸搖籃式轉臺，高精度詣波減速機，全封閉防護罩，抬起式單門（氣動門）工件冷卻裝置：內置風冷，使用0.6帕氣壓，M指令控制
線性軸定位精度：0.02mm
線性軸重復定位精度：0.01mm
旋轉軸定位精度：16"
旋轉軸重復定位精度：12"
X/Y/Z行程：235/130/230mm
B軸行程：+30～-120°
C軸行程：+/- N×360°
加工范圍：Φ100×180mm
主軸錐柄：MT3
主軸功率：750W
主軸轉速：3500rpm
夾持刀具直徑：Φ16mm
工作臺尺寸: Ø100/460×130mm
工作臺承重：15kg
T型槽：12 mm/3
X/Y/Z軸移動速度：2000mm/min
回轉軸移動速度移動速度：B/C軸：≥20r/min
數控系統： M5工業級五軸聯動控制系統
★RTCP功能：支持RTCP刀尖跟隨功能
電子手脈：5軸三檔電子手脈
使用電壓：AC220V/50H
外形尺寸：930×650×920mm
凈重/毛重：180kg/220kg
